A válvula reguladora de-sede simples da série MZ é uma solução- de dupla finalidade para sistemas de água e vapor, ideal para água desarejada ou para lidar com fluidos não-lubrificantes, viscosos e desafiadores. Seu "projeto guiado-traseiro" estabiliza o núcleo da válvula dentro da gaiola guia, reduzindo ruído, vibração e desgaste do interno da válvula. A tampa da válvula adota um projeto de gaxeta-acionada por mola. A gaxeta é composta por anéis V-de PTFE, grafite flexível ou gaxeta dupla com carregamento dinâmico, o que reduz a resistência ao movimento das partes móveis e minimiza a manutenção da gaxeta. Diferentes tipos de núcleo de válvula podem ser selecionados de acordo com diferentes condições de trabalho para obter diferentes características de fluxo. Os núcleos de válvula padrão incluem características de porcentagem igual, lineares e de abertura-rápida. A válvula usa um design de anel de sede comprimido-na parte superior para minimizar o tempo de desmontagem e permitir serviço ou manutenção on-line direta sem remoção do pipeline.

Principais Especificações Técnicas

Característica de fluxo	Porcentagem igual/linear/abertura-rápida
Relação ajustável inerente	50 : 1
Classe de vazamento	Em conformidade com ANSI/FCI e IEC60534-4 IV (padrão); V, VI(opcional)
Temperatura operacional.	-29ºC-300ºC (Depende dos limites de temperatura do material)
Erro intrínseco	±1%
Retaliação	±1%
Zona morta	0.8%
Padrão de conexão	Conexão de flange:ASME B16.5 Conexão roscada/soquete soldada: ASME B16.11 Conexão de solda de topo: ASME B16.25
Internos opcionais	Núcleo da válvula de micro-fluxo

Material da válvula

Não.	Componente	Material	Faixa de temperatura
1	Boby da válvula	WCB/WC6, WC9/CF8, CF3M	-196~593ºC(Depende dos limites de temperatura do material)
2	Anel de vedação do assento	Aço inoxidável 316 + grafite	-196~593ºC
3	Assento de válvula	304/410	igual à temperatura de serviço da válvula.
4	Gaiola guia	304/17-4PH/CA6NM 304/	igual à temperatura de serviço da válvula.
5	Núcleo da válvula	410 aço inoxidável	igual à temperatura de serviço da válvula.
6	Primavera	304/17 - 4PV	-196~593ºC
7	Anel de vedação do capô	Aço inoxidável 304 + grafite	igual à temperatura de serviço da válvula.
8	Bucha de embalagem	aço inoxidável 304	-196~593ºC
9	Embalagem	Anel V-de PTFE	-40~232ºC (outro meio)
		PTFE + material compósito	-73~232ºC (meio oxídico)
		grafite macio	-196~538ºC(outro meio)
		grafite macio	-196~371ºC(meio oxídico)
		grafite macio (alta densidade de O2)	-196~593ºC

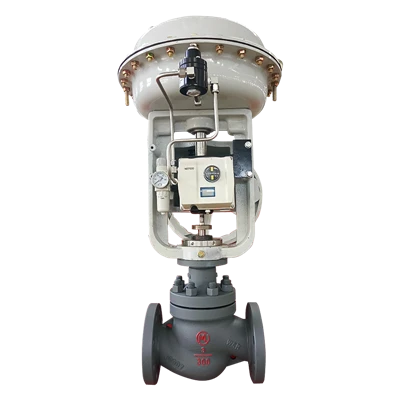

Ilustração do produto

Diagrama da estrutura do capô
Forma de capô	formulário padrão	forma de alta temperatura	forma de baixa temperatura
Temperatura de serviço.	-29~425ºC	-29~593ºC	-196~150ºC
Meio adequado	vapor, água, ar		GNL, condição operacional de separação de ar
Material	WCB	WC6/WC9	CF8/CF3M

Coeficiente de Fluxo Nominal

Fluxocoeficiente-ciente	Válvulatamanho Polegada	Válvuladiâmetro da porta milímetros	Máx. AVC milímetros	Grau de abertura %										Flórida
Fluxocoeficiente-ciente	Válvulatamanho Polegada	Válvuladiâmetro da porta milímetros	Máx. AVC milímetros	10	20	30	40	50	60	70	80	90	100	Flórida
Rápido - abertura característica
Cv	1	25.4	19	4.39	10.3	14	15.5	16.2	16.6	16.8	16.8	16.9	16.9	0.94
	1-1/2	25.4	19	4.17	8.94	14.6	17.4	18.3	18.8	18.9	19	19.1	19.4	0.9
	1-1/2	38.1	19	5.64	11.9	20.6	27.4	30.5	32.4	33.4	33.7	34.1	34.2	0.96
	2	25.4	19	4.35	9.79	14.9	16.6	17.3	17.5	17.5	17.6	17.7	17.9	0.86
	2	50.8	29	13	30.1	44.3	52.4	56.4	57.8	58.4	58.5	58.6	58.6	0.94
	3	50.8	29	9.99	27.6	44.9	61	71.9	78.4	83.1	86.2	87.5	88.4	0.95
	3	76.2	38	30.8	65.1	92.4	110	118	123	126	128	129	129	0.91
	4	50.8	29	13.5	32.3	52.2	66.2	74.4	81.1	85	85.8	86.3	86.7	0.85
	4	101.6	51	50.8	116	159	185	201	212	219	222	223	223	0.88
Característica linear
Cv	1	25.4	19	2.21	3.87	5.29	6.56	8.2	9.82	11.1	12.1	13	13.6	0.96
	1-1/2	25.4	19	1.96	3.42	4.94	6.11	7.8	9.3	10.9	13	15.1	16.7	0.96
	1-1/2	38.1	19	3.99	7.53	11.1	14.8	18.7	22.5	25.8	29.2	31.2	31.9	0.96
	2	25.4	19	1.88	3.41	4.95	6.49	8.06	9.67	11.2	12.8	14.4	15.7	0.94
	2	50.8	29	6.08	11.9	18	24.1	30.1	36.4	42.8	49.9	52	52.4	0.95
	3	50.8	29	6.59	13.3	20.7	28.1	36	44	55.6	67.5	76.2	80.4	0.94
	3	76.2	38	15.4	29.6	43.4	58.3	71.8	83.9	93.8	103	108	110	0.92
	4	50.8	29	6.16	12.8	20	27.8	36.1	45.1	58.8	67.5	78.8	86.8	0.9
	4	101.6	51	21.3	39.7	57.5	75.8	100	129	157	180	199	209	0.89
Característica de fluxo percentual igualeu
Cv	1	25.4	19	0.79	1.25	1.8	2.53	3.63	5.28	7.59	10.7	12.7	13.2	0.96
	1-1/2	25.4	19	0.77	1.23	1.78	2.58	3.67	5.54	8.3	12	15.1	17.3	0.98
	1-1/2	38.1	19	0.795	1.23	1.91	2.95	4.3	6.46	9.84	16.4	22.2	28.1	0.97
	2	25.4	19	1.02	1.5	2.05	2.78	3.9	5.57	8.16	11.8	14.5	15.9	0.92
	2	50.8	29	1.65	2.61	4.3	6.62	11.1	20.7	32.8	44.7	50	53.8	0.95
	3	50.8	29	2.11	3.11	4.58	6.76	10.7	20.7	34.3	48.3	61.5	71.5	0.92
	3	76.2	38	3.11	5.77	9.12	13.7	21.7	36	60.4	86.4	104	114	0.92
	4	50.8	29	1.96	3.05	4.43	6.98	11.9	22.3	36.7	50.9	61.8	72.7	0.92
	4	101.6	51	4.9	8.19	13.5	20.1	31.2	52.6	96.7	140	170	190	0.9

Dimensões do produto (mm)

Valve structure diagram Valve body of the Regulating Valve model

Diâmetro Nominal Polegada	Atuador Tamanho	Ф A	H				Altura H1			Altura H2		Altura H3		Comprimento L
			Reverter Ação		Ação positiva		CL 150	CL 300	CL 600	Ação reversa	Ação positiva	Ação reversa	Ação positiva	CL 150	CL 300	CL 600
			Padrão	Estendido	Padrão	Estendido	CL 150	CL 300	CL 600	Ação reversa	Ação positiva	Ação reversa	Ação positiva	CL 150	CL 300	CL 600
1/2	30	289	567	653	605	691	44.5	47.5	47.5	440	478	164	206	184	190	203
3/4	30	289	567	653	605	691	49.5	58.5	58.5	440	478	164	206		194	206
3/4	34	333	625	711	700	786	49.5	58.5	58.5	498	576	204	229		194	206
1	30	289	567	653	743	605	54	62	62	440	478	164	206		197	210
1	34	333	625	711	700	786	54	62	62	498	576	204	229		197	210
1-1/2	30	289	564	650	602	688	71.5	78	78	440	478	164	206	222	235	251
1-1/2	34	333	622	708	697	783	71.5	78	78	498	576	204	229	222	235	251
2	40	333	713	815	759	861	78	82.5	82.5	548	595	204	229	254	267	286
2	45	406	824	926	933	1035	78	82.5	82.5	658	769	260	300	254	267	286
2-1/2	45	406	845	946	956	1056	89	95.5	95.5	658	769	260	300	276	292	311
3	45	406	850	951	959	1060	97	105	105	658	769	260	300	298	317	337
4	45	406	880	981	989	1090	131	127	136.5	658	769	260	300	352	368	394
